انواع سیلندر چیست؟

در دنیای موتورهای احتراق داخلی، چیدمان سیلندرها به طور مستقیم شخصیت، توان خروجی و فضای مورد نیاز خودرو را تعیین می کند. چیدمان سیلندر یک جنبه حیاتی هم در خودروهای سواری و هم در وسایل نقلیه با کارایی بالا است.

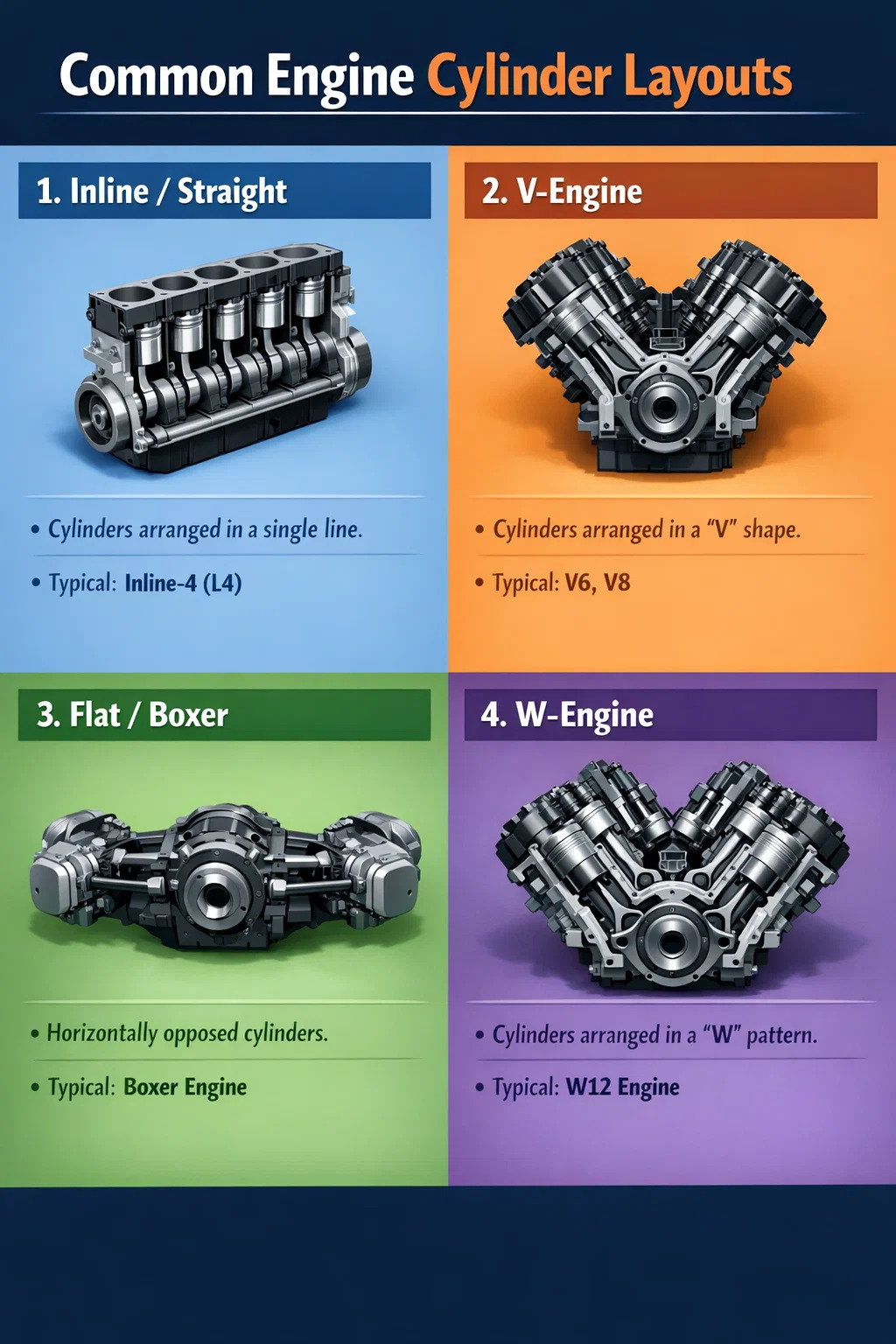

در اینجا برخی از رایج ترین آرایش سیلندرها آورده شده است:

1. خطی / مستقیم

این پرکاربردترین چیدمان است. همه سیلندرها به طور منظم در یک خط چیده شده اند.
ویژگی ها: ساختار ساده، کم هزینه و نگهداری نسبتا آسان زیرا تنها یک سر سیلندر دارد.
کاربردها: اکثر موتورهای چهار سیلندر معمولی (L4) از این طرح استفاده می کنند. برای سیلندرهای موتور سیکلت ، چهار سیلندر خطی نیز قلب بسیاری از موتورسیکلت های اسپرت است و قدرت بسیار نرمی را ارائه می دهد.

2. V-Engine

اگر تعداد سیلندرها خیلی زیاد باشد (مثلاً 6 یا 8)، مرتب کردن آنها در یک خط خیلی طولانی خواهد بود. بنابراین، طراحان استوانه ها را به دو گروه تقسیم می کنند که به صورت مورب مانند حرف "V" مرتب شده اند.
ویژگی ها: طول موتور را کوتاه می کند و ساختار را فشرده تر می کند. این طرح به طور موثر برخی از ارتعاشات را خنثی می کند و صدا قوی تر است.
کاربردها: معمولا در سدان های متوسط ​​تا بزرگ یا خودروهای اسپرت با عملکرد بالا (مانند V6، V8) یافت می شود. در زمینه موتورسیکلت، V-twin یک کلاسیک است که به دلیل ریتم منحصر به فرد و گشتاور قوی در دورهای پایین شناخته شده است.

3. تخت / باکسر

تصور کنید دو بوکسور پشت به پشت ایستاده اند و مشت هایی را به طرفین پرتاب می کنند. این نحوه عملکرد یک موتور افقی مخالف است. سیلندرها به صورت افقی در دو طرف میل لنگ قرار دارند.
ویژگی ها: مرکز ثقل بسیار پایین، که به طور قابل توجهی ثبات حمل و نقل خودرو را بهبود می بخشد، مانند یک اسباب بازی لیوانی.
کاربردها: این چیدمان نسبتا کمیاب است و معروف ترین نمونه های آن پورشه و سوبارو است. در موتورسیکلت ها موتور معروف «باکسر» نیز نمونه بارز این ساختار است.

4. W-Engine

این را می توان به صورت ترکیب دو موتور V مشاهده کرد. استوانه ها در یک الگوی به هم پیوسته قرار گرفته اند که شبیه حرف "W" است.
ویژگی ها: امکان قرار دادن سیلندرهای بیشتری در فضای بسیار کوچک را فراهم می کند که در نتیجه موتورهای بسیار قدرتمندی تولید می شود، اما ساختار آن نیز بسیار پیچیده است. کاربرد: معمولاً فقط در خودروهای لوکس یا سوپراسپرت های درجه یک مانند خودروهای دارای موتور W12 یافت می شود.
